SD-4220 产品规格书
版本：V1.1.1 日期：2021-02-10
声明
本公司保留在不预先通知的情况下,对此手册中᧿述的产品进行修改和改进的权利;同时保留随时修订或收回本文档的权利。本文档中如有文字不明之处,请您及时向本公司。多功能 4G 工业路由器高性价比、高稳定性工业级 4G 无线传输设备SD-4220 产品规格书 V1.1.0
2、SD-4220 产品规格书
关键字 应用场景
3、SD-4220 产品规格书
一、 简介
多功能 4G 工业路由器 SD-4220 是一款支持 2 个以太网通信，WIFI 局域网（802.11 b/g/n）通信和广域网 4G 无线通信功能的设备，设备加载了广域网通信、VPN 隧道、WIFI 局域网传输等功能，实现无线局域网和无线广域网的无缝连接，为用户ᨀ供高速、安全、可靠的移动宽带服务。该设备同时支持移动、联通、移动和电信 4G 接入。多功能 4G 工业路由器 SD-4220 也可作为车载专用设备，设备采用金属外壳，ᨀ供车载固定片；设备支持防尘设计；设备专门的车载抗干扰性设计，抗干扰性能好。设备采用高性能的工业级 MIPS 通信处理器，以嵌入式操作系统为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持 VPN（包括 PPTP、L2TP）,IPTABLE 防火墙，静态及动态路由，PPPOE，及PPP Client，,DHCP Server 及 DHCP Client，DDNS，防火墙，SNAT/DNAT，DMZ 主机,WEB 配置，支持 APN/VPDN。支持上电自动拨号，自动维护通信链路，保证链路永远在线；支持自动定时上线和下线功能等功能。系统带有看门狗 WDT 保护，另外加载了系统监测保护 SWP（System WatchProtect）；产品通过电力 3000V 电击测试；确保设备永远在线,经过严格的设计测试和多年的实际应用，产品性能稳定可靠。设备应用于各种移动车辆 WIFI 无线上网。如公交车 WIFI、户外广告屏、电动车充电桩及快递收发箱上网等，同时设备也广泛应用在工业机器人、串口 DTU 数据传输等领域。SD-4220 产品规格书 V1.1.0
4、SD-4220 产品规格书
2、特性
2.1 软件特性
l
支持国内主流模块商 4G 模组
l
智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线
l
支持 4G 备份网络, 当有线断线时无缝切换到 4G 网络，并能自动检测有线恢复
l
云端远程后台管理，远程升级和远程配置
l
支持串口数据串口 TCP/UDP 透明数据传输或者 AT 指令传输
l
短信控制路由上线下线，短线通知路由状态
l
支持 VPN 安全隧道功能,包括 PPTP、L2TP
l
完整强劲的路由器功能，支持多种上网方式：自动分配，指定 IP，PPPoE
l
支持 IPTABLES 防火墙，各种网络协议
l
支持动态 DDNS：支持花生壳、88IP 和 dyndns 域名服务商
l
方便易用的 CONSOLE 及 SYSLOG 系统诊断，调试功能
l
支持串口本地 TFTP、web 软件升级
2.2 硬件特性
l
金属外壳设计：工业级金属外壳设计，消除火灾隐患
工业级电源：宽压电源设计，电源适应范围为 DC5V – DC24V，内置电源反向保护和过压
过流保护
专业级 MIPS 高性能嵌入式处理；带 32 KB D-Cache，高速缓存数据，加快高速数据访问
速度；带 64 KB I-Cache，高速指令缓存，加强了指令处理速度
工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定
采用严格筛选的工业级元器件生产
UIM/SIM 卡 ESD 保护：1.8V/3V/5V 标准的推杆式用户卡接口，内置 15KV ESD 保护
串口 ESD 保护：串口 RS232 内置 15KV ESD 保护SD-4220 产品规格书 V1.1.0
三、产品说明

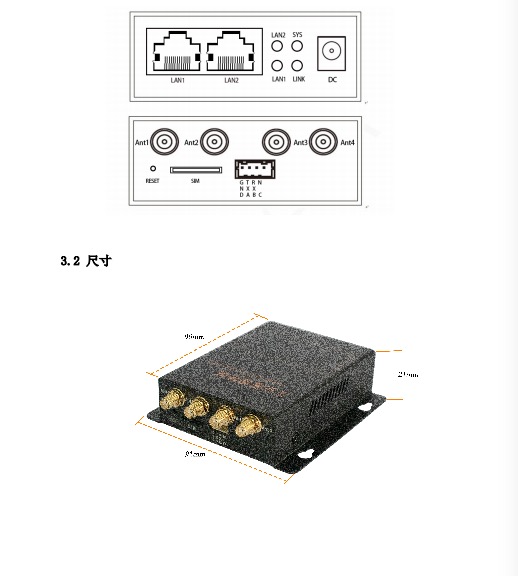

3.1 面板

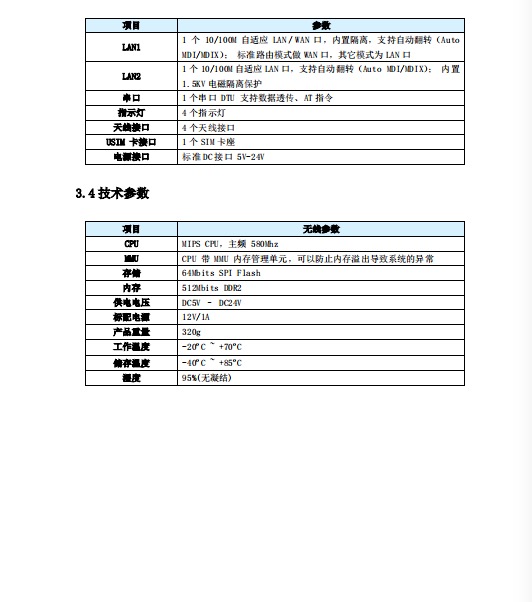

3.3 接口描述
