物联网 M2M 卡 MP2 工业级插拔卡 产品规格书 V2.0

1 范围

本规格书适用于中移物联网有限公司的物联网 M2M 卡 MP2 工业级插拔卡。本规格书定义了物联网 M2M 卡 MP2 工业级插拔卡的物理尺寸、产品功能及性能要求。

2 术语、定义和缩略语

下列术语、定义和缩略语适用于本规格书：

M2M：Machine to Machine

ESD：Electro-Static Discharge

MP2：M2M Plug-in 卡简称，2 代表工业级

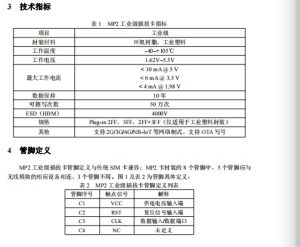

3 技术指标

4 管脚定义

MP2 工业级插拔卡管脚定义与传统 SIM 卡兼容；MP2 卡封装的 8 个管脚中，5 个管脚应与无线模块的相应设备相连，3 个管脚不用。图 1 及表 2 为管脚具体定义：表 2 MP2 工业级插拔卡管脚  定义列表    管脚序号    触点信号    解释

C1       VCC    供电电压输入端

C2      RST     复位信号输入端

C3      CLK     数据输入/数据端口

C4       NC     未定义中移物联网有限公司

4 / 10

C5     GND   接地

C6     NC      未定义

C7     IO        数据输入/数据端口

C8     NC       未定义

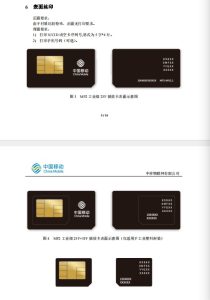

6 表面丝印

7 物理性能参数

产品指标     MP2 工业级贴片卡

封装规格     Plug-in 2FF，3FF

外观尺寸     2FF：矩形长度为 25±0.1mm；矩形宽度为 15±0.1mm； 厚度应为 0.76 ±0.08mm；3FF：矩形长度为 15±0.1mm；矩形宽度为 12±0.1mm； 厚度应为 0.76 ±0.08mm

工作温度    -40～+105℃

振动            5Hz ～ 500Hz 的振动环境下至少 2 小时， 卡可正常工作及存储

擦写次数    50 万次

卡的翘曲    整卡翘曲小于 1mm

紫外线       卡的任何一面在接受总能量为 15Ws/cm2的紫外线光照后，卡应能保证正常工作

X 射线       卡的任何一面曝光 0.1Gy 剂量，相当于 70 至 140KeV 的中等能量 X 射线（一年的累计剂量），卡应能保证正常工作

电磁场      卡暴露在稳定的 79500A/m（1000Qe）磁场下，卡应能保证正常工作

抗静电      卡应能保证在任意触点和地之间，施加 4000V 的静电（可由电容器放电形成）
